产品介绍

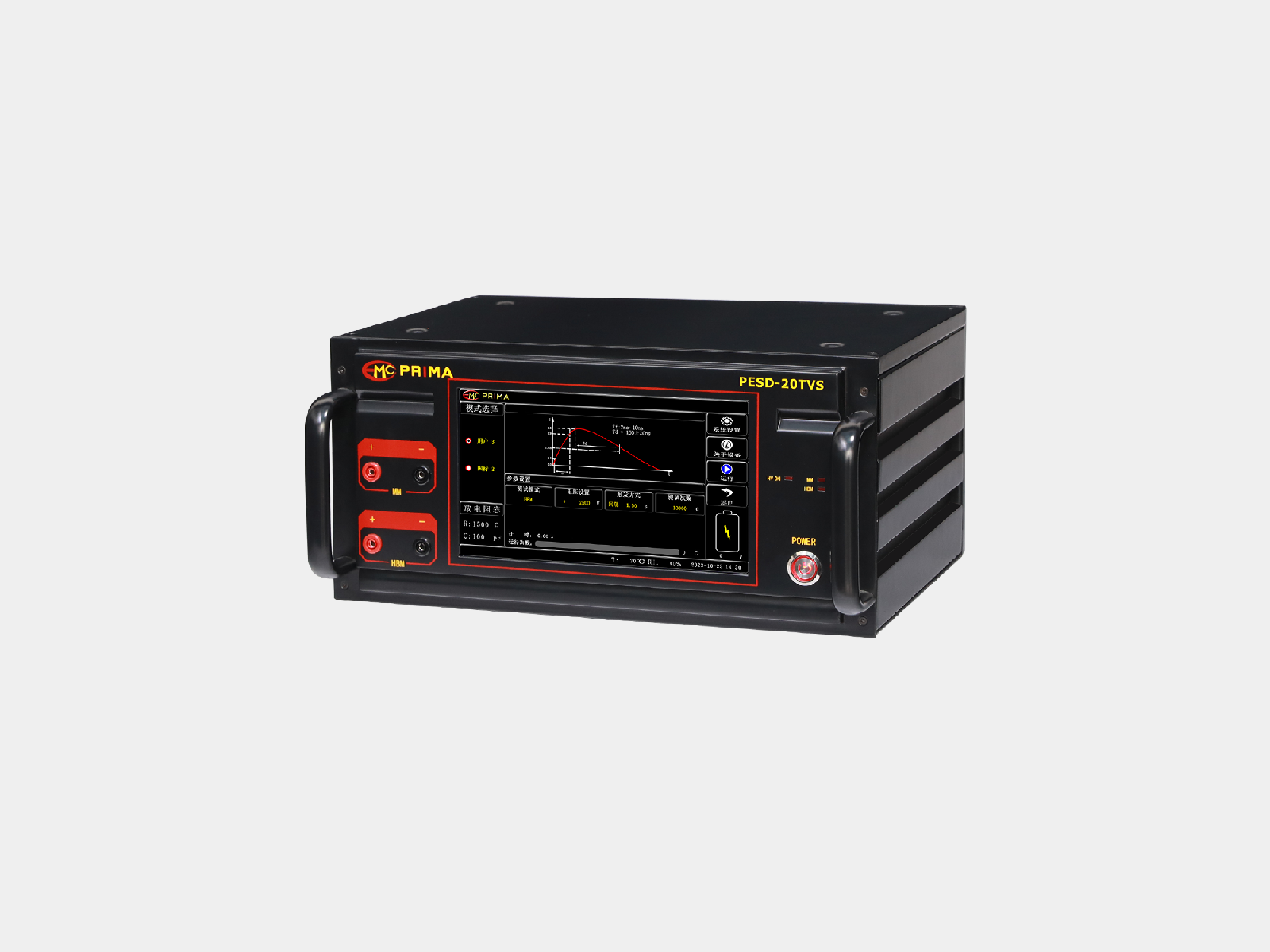

PESD-20TVS半导体静电放电发生器是针对人体模式HBM和机械模式MM静电放电抗拢度试验的特点和要求专门设计，用于评估电气和电子设备遭受直接来自操作者和对邻近物体的静电放电干扰时的性能提供一个评定依据
产品特点

>人体工程学设计
>正负极性随意切换
>一键切换中英文模式
>海量的用户自设置模式
>出色的工艺，经久耐用
>内置国际标准等级参数
>10.1寸彩色触摸屏操作
>内置人体模式HBM和机器模式MM两种
>丰富的程控接口 支持上位机操作
>HBM/MM模式*高测试电压：20KV/2KV

产品标准

>EC60749-27-2012【半导体器件机械和气候试验方法第27部分:静电放电 (ESD) 灵敏度试验机器模型 (MM)】
>ANS1-ESDA-JEDEC JS-001-2017【用于静电放电灵敏度测试人体模型(HBM)-器件级别】
>GJB548B
>GJB128A
>MIL-STD-883D
>EIAJED-4701
>ANSI/ESD STM5.2
>EIA/JESD22-A114-B
>EIA/JESD22-A115-A
>ANSI/ESD STM5.1


技术参数



产品型号	HBM/MM静电放电发生器PESD-20TVS
输出模式	人体模式HBM	机械模式MM
输出电压极性	0.1～20KV(±10%）	100～2000V(±10%）
放电模块	100pF/1500Ω	200pF/0Ω
放电方式	手动 、间隔1～9.99s
放电次数	1～60000次
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用接地线
上位机	RJ45接口可联机打印测试报告
设备工作电源	AC220V±10%,50/60Hz
仪器功率	200W
环境温度	15℃～35℃
环境湿度	30%～60%
外形尺寸	420X268X200mm
仪器重量	11.6kg
